Création d'un Sécurimètre - Gabarit protecteur de distance de sécurité d'une machine
1. SÉCURIMÈTRE GRAND MODÈLE
MODE D’EMPLOI ET UTILISATION :
Ce gabarit établit le rapport entre l’ouverture maximale admissible et la distance qui doit séparer le protecteur
du point constituant un danger. La distance de sécurité vise à empêcher quiconque de toucher les éléments
d’une machine qui représentent un danger.
MODE D’EMPLOI ET UTILISATION :
Le sécurimètre sert à s’assurer que la dimension des ouvertures d’un protecteur, en fonction de la distance du mouvement dangereux, est conforme à la norme NF EN ISO 13857 : 2019.
ETAPES À SUIVRE :
Consigner l’équipement de travail. Introduire le sécurimètre dans les ouvertures du protecteur vers les zones dangereuses de la machine pour vérifier la conformité des ouvertures.
INFORMATIONS TECHNIQUES
• Format déplié : Longueur 900 mm x Hauteur 130 mm
• Format plié : 3 parties de Longueur 315 mm x Hauteur 130 mm
• Articulation par 3 rivets spéciaux avec ressorts
• Poignée intégrée de Longueur 30 mm x Hauteur 100 m
• Matière : plastique 3 mm
• Possibilité de personnalisation avec logo

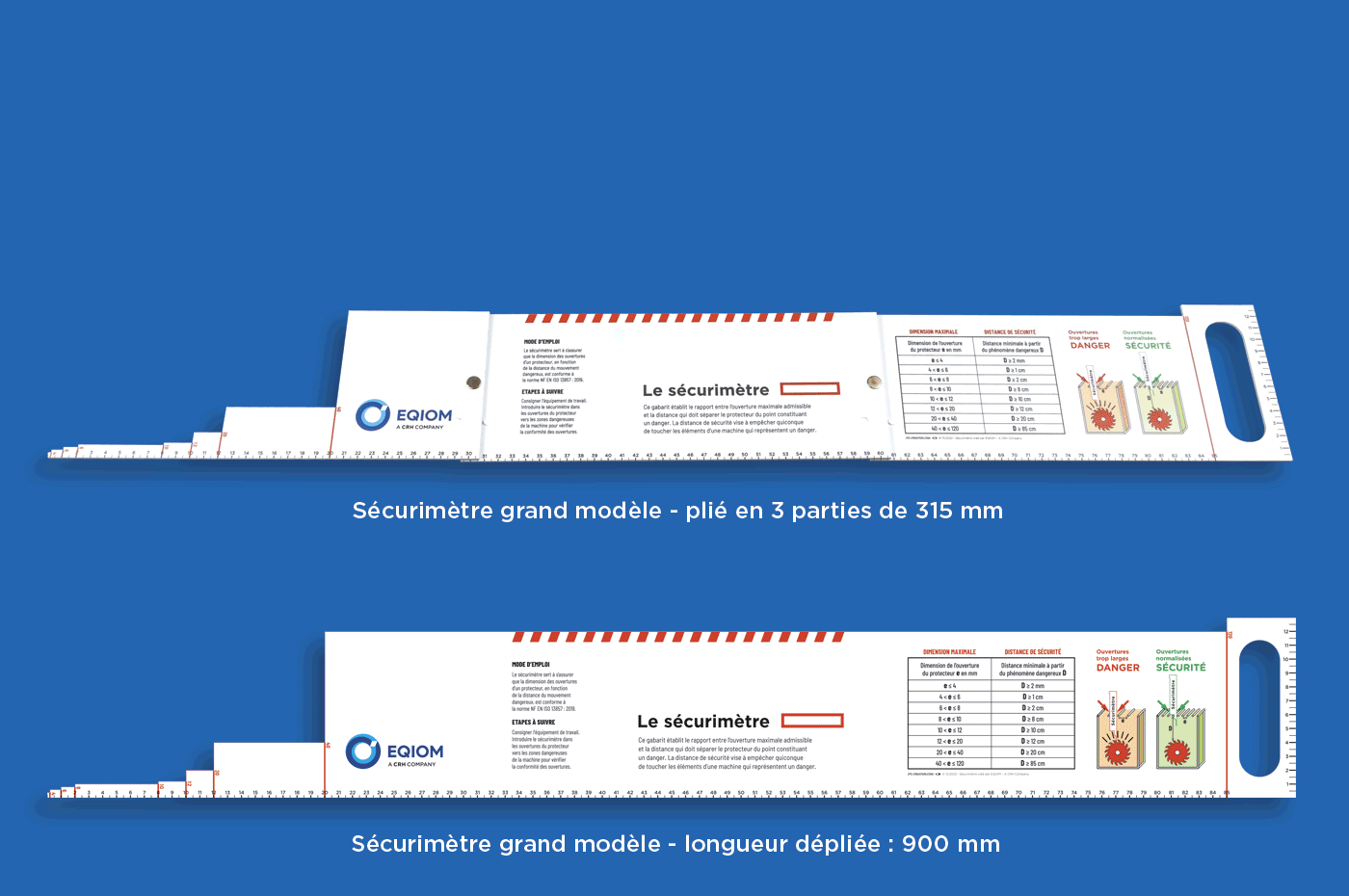

MODÈLE PLIABLE
Le sécurimètre grand modèle est composé de 3 parties de 315 mm. Une fois déplié, le sécurimètre a une dimension de 900 mm de Longueur, pour une Hauteur de 130 mm.
POIGNÉE INTÉGRÉE
Pour une meilleure prise en main, le sécurimètre est doté d'une poignée intégrée de Longueur 30 mm x Hauteur 100 m.
1. SÉCURIMÈTRE MODÈLE POCKET
Selon vos besoins de mesures, le sécurimètre existe aussi en version "pocket", pouvant répondre à environ 90% des besoins en terme de mesure des dimensions d'ouverture jusqu'aux ouvertures de ≤ 40 mm.
INFORMATIONS TECHNIQUES
• Format déplié : Longueur 310 mm x Hauteur 60 mm
• Format plié : 2 parties de Longueur 165 mm x Hauteur 60 mm
• Articulation par rivet spécial avec ressort
• Matière : plastique 3 mm
• Possibilité de personnalisation avec logoTéléchargez la plaquette Sécurimètres au format pdf
OUTIL DISPONIBLE A LA VENTE
Demander un devis
