1. Rappel des matériels et accessoires de levage

Pour réussir votre opération de levage, vous pouvez vous équiper des matériels suivants :
• Manilles
• Anneaux
• Elingues
• Crochet
• Linguet
• Outillages
• Palonniers
• Palans
• Poutre
• Chariot
• Pont
• Point d’ancrage

2. Définir la CMU ? Charge Maximale d’Utilisation

Se réinterroger systématiquement sur l’adéquation entre la CMU du mode d’élingage et la charge à lever à l’aide de la réglette de calcul CMU.

3. Le sextant de levage en recto - verso

Le sextant de levage se présente sous la forme d'un porte-clé au format 105 x 100 mm, avec crochet et anneau de fixation. Il est réalisé sur un support en aluminium plein, pour une parfaite tenue dans le temps sur les chantiers de levage et en milieu industriel.

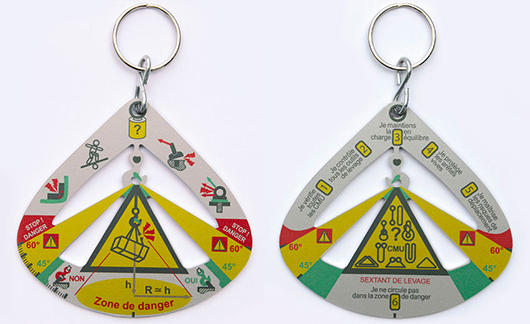

Visuel du sextant de levage en recto et verso

Le sextant de levage est composé de 2 faces, recto et verso, comme le modèle ci-dessus. En détail, reprenons l'ensemble des informations figurant sur le sextant.

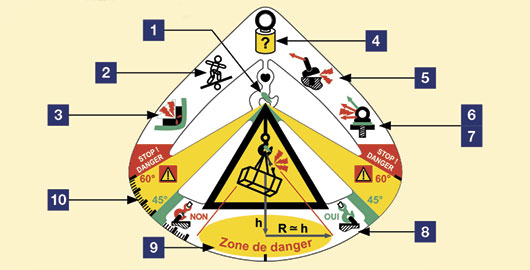

4. Face recto du sextant de levage

Face recto du sextant de levage

Avant d'effectuer l'opération de levage de la charge, le sextant de levage vous rappelle les 10 bonnes pratiques en matière de levage et de sécurité :

1. Vérifier la présence et l’état du linguet de sécurité.

2. Equilibrer la charge et la rendre solidaire et monolithique.

3. Protéger les arrêtes vives.

4. Connaître ou évaluer systématiquement le poids de la charge à lever.

5. Respecter l’orientation de l’anneau en fonction de l’axe de l’effort.

6. Serrer l’aplat de l’anneau au contact de la pièce.

7. Serrer les anneaux de levage et respecter les angles de levage.

8. Respecter les exigences d’accrochage «crochet extérieur».

9. Zone de danger
• Evaluer le périmètre de la zone de danger
• Baliser la zone de danger
• S’assurer de l’absence de personnes dans la zone de danger
• Reconnaître le parcours de circulation de la charge
• Reconnaître le parcours de circulation de l’opérateur
• L’opérateur doit également rester hors de la zone de danger

10. Angles de levage
• Respecter strictement les angles de levage autorisés
• Les vérifier systématiquement à la première mise sous tension
• Au-delà de 45 degrés, vérifier systématiquement la CMU des élingues

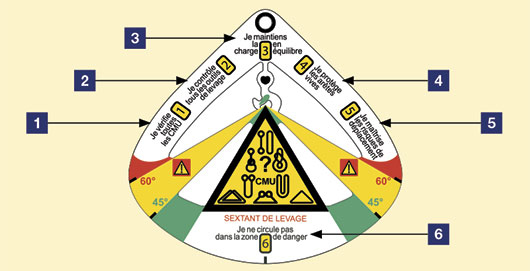

5. Face verso du sextant de levage

Face verso du sextant de levage

Réussir son opération de levage grâce au sextant de levage se décompose en 6 étapes :

1. Je vérifie toutes les CMU
Contrôle des CMU de tous les matériels de levage

2. Je contrôle tous les outils de levage
Contrôle de l’état général des matériels de levage

3. Je maintiens la charge en équilibre
Maintien de l’équilibre et charge monolithique
- Utilisation de palonniers.
- Mode d’élingage adapté.
- Respect du levage dans l’axe du centre de gravité.

4. Je protèe les arêtes vives
Protection des arrêtes vives
Utilisation de protections adaptées en fonction du type d’élingue

5. Je maîtrise les risques de déplacement
Evaluation des risques liés au déplacement
• Vitesse de déplacement adaptée
• Encombrement de la zone de déplacement de la charge
• Chantiers superposés
• Interférences avec du matériel en place (échafaudage)
• Interférences avec les infrastructures
• Encombrement de la zone de circulation de l’opérateur

6. Respect de la zone de danger

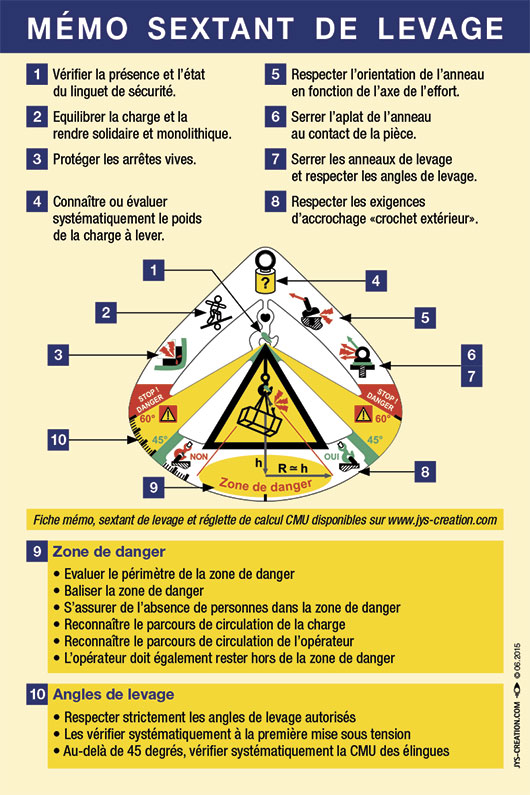

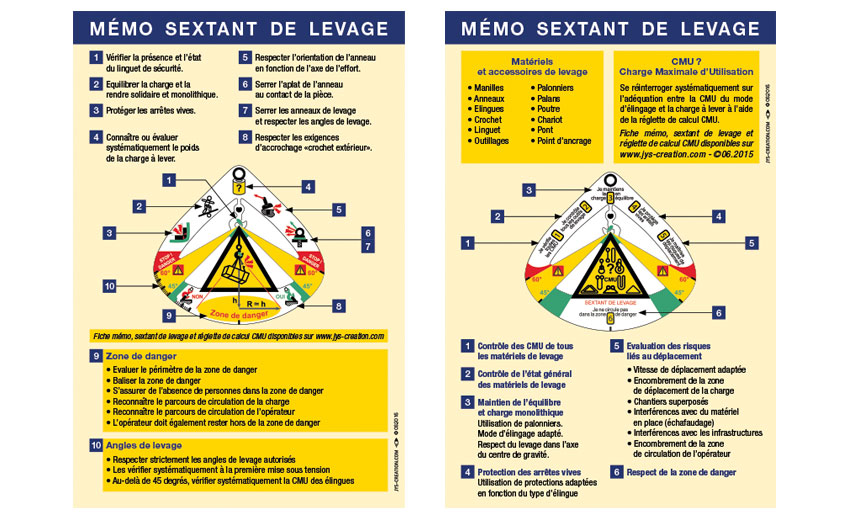

6. La fiche mémo sextant de levage

La fiche mémo reprend toutes les informations concernant l'utilisation du sextant de levage.
Ci-dessous l'exemple de la fiche mémo.


Face recto de la fiche mémo sextant de levage


Face recto de la fiche mémo sextant de levage

7. Le kit de levage : sextant, réglette et fiche mémo

Le kit levage comprend 3 outils au service de la sécurité :
- Le sextant de levage
- La réglette de calcul CMU (Charge Maximale d'Utilisation)
- La fiche mémo d'utilisation du sextant de levage
